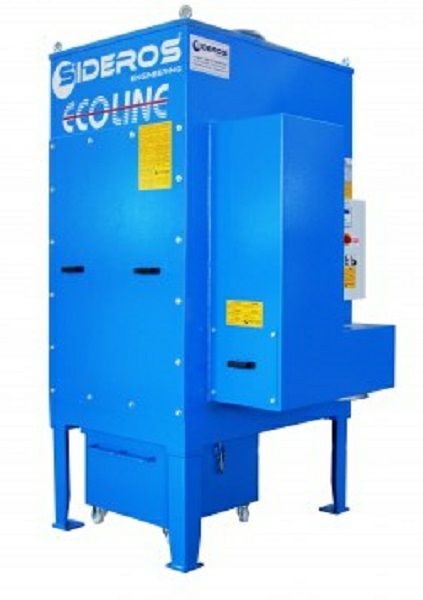

Patronenfiltereinheit für Plasma Schneidanlagen

Absaugfilteranlage ausgestattet mit einem hochwertigen Motor mit einer Leistung von 5.5 KW. Aufgrund der großen Filterfläche ist die Filtrierung von Schneidrauch dauerhaft gewährleistet und reduziert die Abreinigungsfrequenz Der abgereinigte Staub wird in einem Auffangbehälter gesammelt und kann dadurch einfach entsorgt werden Eine vorgeschaltete Funkenfalle dient der Absorbierung von Funkenflug aus dem Plasmasschneidprozess Optional kann auch eine Funkenlöschanlage integriert werden ( Mehrpreis 9.800 € ) Technische Daten : STAUBSAMMLER mit einer ausreichend bemessenen Kapazität von 130L TANK für die Druckluft: Der Tank erfüllt die Europäische Richtlinie 87/404 EEC und ist mit Elektroventilen. die zum Einschalten des automatischen Reinigungssystems dienen. ausgestattet. DRUCKMINDERER: Dieser ist mit einem Manometer ausgestattet und dient zur Regulierung der benötigten Druckluft (6-7 bar). Luftkapazität: 2.400 m3/h (kein Nennwert des Motorventilators) Die Luftkapazität ist nominell und abhängig von den Leitungen (Abmessungen) vor und nach der Absaug-. Filtereinheit. sowie vom Zustand und Alter der installierten Patronen. Relative Luftfeuchtigkeit: < 50 % Lufttemperatur: < 60° C Staubemission nach Filtration: < 2 mg/m3 Anzahl der Elektroventile: 4 Installation: Innen oder Außen - mit Ausstoß der Luft in die Arbeitsumgebung (wenn dies von den lokalen Behörden genehmigt ist) oder Ausstoß der Luft in die Atmosphäre Betriebsdruck:6-7 bar. Es ist ausschließlich entfeuchtete und entölte Druckluft zu verwenden. Druckluftverbrauch: ± 100 N/lt pro Impuls (max. 6 Impulse/Min.) Gedruckte Schaltplatte: 24 VAC. 50 Hz. Schaltschrank: 400 V - 3Phasen + PE 50/60 Hz. Staub Typ: Metallstaub (außer Aluminium und Leichtlegierungen. folierte und eingeölte Bleche). FILTRPATRONEN: 4 Patronen mit einer Gesamtfilteroberfläche von 84m² und einem Filtergrad von 99.999% bei Partikeln bis zu einer Größe von 0.5 µm. PATRONENREINIGUNG: Automatische Patronenreinigung durch Gegenstrom-Druckluftimpulse (6/7 bar.). Zulässige Ölkonzentration: 3 mg/m³. Abmessungen der Schmutzpartikel: 50 µm Die Filteranlage ist für die Absaugung von Schweiß- und Schneidrauche geeignet.
